¿Qué es S4A?

Scratch for Arduino, es una versión modificada del lenguaje de programación visual Scratch, diseñada para interactuar con la placa Arduino. Permite a los usuarios controlar componentes electrónicos conectados a Arduino, como sensores y actuadores, mediante bloques de código visuales similares a los de Scratch, facilitando el aprendizaje de la programación y la electrónica.

Principales características de S4A:

• Interfaz gráfica tipo Scratch: S4A utiliza una interfaz visual basada en bloques, similar a la de Scratch, lo que facilita la programación para principiantes.
• Programación de Arduino: Permite controlar los pines de entrada y salida de la placa Arduino, así como sus sensores y actuadores.
• Bloques específicos para Arduino: S4A incluye bloques especializados para interactuar con la placa Arduino, como lectura y escritura de pines digitales y analógicos, control de motores, etc.
• Conexión con la placa Arduino: S4A se conecta a la placa Arduino a través de un cable USB, permitiendo la comunicación entre el ordenador y la placa.
• Panel de sensores: S4A cuenta con un panel de sensores que muestra el estado de las conexiones de la placa Arduino.
• Facilita la creación de proyectos: S4A permite crear proyectos interactivos que involucran tanto la programación como la electrónica.
• Entorno educativo: S4A es una herramienta muy utilizada en educación para enseñar conceptos de programación y electrónica de forma divertida y práctica.

Instalación de S4A:

1. Abrir la página http://s4a.cat/index_es.html

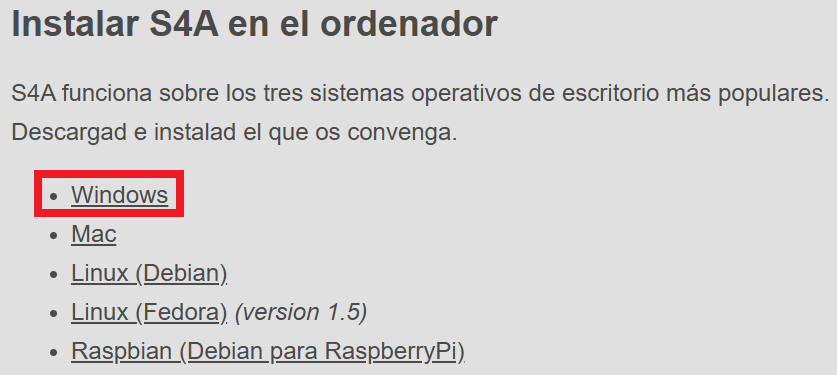

2. Hacer cic en el enlace Windows:

3. Observarás en la carpeta de descargas el archivo . Haz clic derecho sobre el ícono y selecciona Extraer todo....Luego, aparece un cuadro de diálogo para indicar la ubicación de la carpeta de extracción, pulsa el botón Extraer.
4. Abrir el icono de la aplicación . Pulsar Si para permitir la instalación, luego seleccionar el idioma Español y seguir los pasos del instalador.

Una vez abierto el programa, puedes conectar tu placa Arduino UNO y comenzar a armar y programar tus circuitos.

Ejercicio 1: Blink LED en S4A

Programa en S4A un LED que parpadee cada 1 segundo utilizando el pin digital 13 de la placa Arduino UNO. En el escenario, utiliza dos disfraces para representar el estado del LED: encendido y apagado, de manera que el cambio se muestre en pantalla al mismo tiempo que en la placa.

Actividad:

Dentro de la carpeta S4A que creaste en la actividad anterior, crear un documento de Google con las respuestas a las siguientes consignas:

1. ¿Qué es S4A?
2. Describir los principales elementos de la interfaz de S4A (con imagen).
3. ¿Qué pines de la placa Arduino UNO utiliza S4A como entradas y salidas? Explica para qué sirve cada tipo de conexión (puedes identificar los pines en una imagen de a placa).

Recuerda colocar en el encabezado del documento Curso e integrantes; también colocar las fuentes de consulta al final. Fecha limite de entrega: cuarta semana de agosto.
